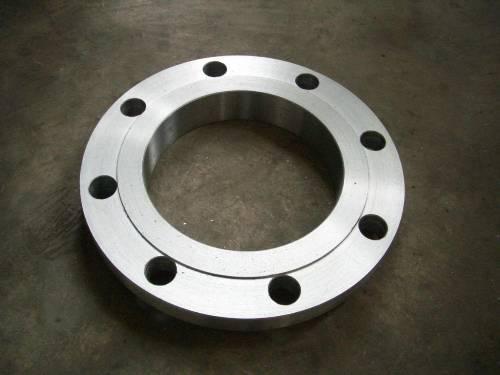

平焊法蘭的特點(diǎn)：

　　平焊法蘭鍛造變形初期，由于多孔的預(yù)成形坯易變形、變形力較小，密度增加較快。鍛造成形后期，由于大部分孔隙閉合，變形抗力增大，要消除殘留孔隙所需變形力迅速增高。變形抗力與變形溫度密切相關(guān)，較高的變形溫度有利于致密，并降低變形抗力。較高的變形速度同樣也有利于平焊法蘭致密。

　　平焊法蘭鍛造工藝對(duì)設(shè)備要求，比傳統(tǒng)模鍛要嚴(yán)格，沖頭的位移特性必須同預(yù)成形坯的變形致密特點(diǎn)相匹配。坯料與模具的接觸時(shí)間要盡可能的短。鍛壓機(jī)要有良好的剛性，活動(dòng)橫梁及活塞要有良好的導(dǎo)向精度才能確保鍛件精度。因此，平焊法蘭鍛造一般選擇機(jī)械壓力機(jī)，如曲軸壓機(jī)，或精度較高的摩擦壓力機(jī)。

　　一、平焊法蘭的特點(diǎn)

　　平焊法蘭不僅節(jié)省了空間、減輕了重量，更重要的是確保接頭部位不會(huì)發(fā)生泄漏，具有良好的密封性能。緊湊法蘭尺寸之所以減小，是由于減小了密封件的直徑，這將會(huì)減小密封面的截面。其次，法蘭墊片已被密封環(huán)所代替，以確保密封面對(duì)密封面的匹配。隨著所需壓力的降低，螺栓的尺寸和所需數(shù)量都可相應(yīng)減小，所以最終設(shè)計(jì)出了一種體積小且重量輕(比傳統(tǒng)的法蘭的重量減輕70%～80%)的新產(chǎn)品。因此平焊法蘭式一種比較優(yōu)質(zhì)的法蘭產(chǎn)品，減輕了質(zhì)量和空間，對(duì)工業(yè)用途起了重要作用。

　　二、平焊法蘭的鍛造方法

　　平焊法蘭的鍛造可分為自由鍛、鐓粗、擠壓、模鍛、閉式模鍛、閉式鐓鍛。閉式模鍛和閉式鐓鍛由于沒有飛邊，材料的利用率就高。用一道工序或幾道工序就可能完成復(fù)雜鍛件的精加工。由于沒有飛邊，鍛件的受力面積就減少，所需要的荷載也減少。但是，應(yīng)注意不能使坯料完全受到限制，為此要嚴(yán)格控制坯料的體積，控制鍛模的相對(duì)位置和對(duì)鍛件進(jìn)行測(cè)量，努力減少鍛模的磨損。

　　根據(jù)鍛模的運(yùn)動(dòng)方式，鍛造又可分為擺輾、擺旋鍛、輥鍛、楔橫軋、輾環(huán)和斜軋等方式。擺輾、擺旋鍛和輾環(huán)也可用精鍛加工。為了提高材料的利用率，輥鍛和橫軋可用作細(xì)長(zhǎng)材料的前道工序加工。與自由鍛一樣的旋轉(zhuǎn)鍛造也是局部成形的，它的優(yōu)點(diǎn)是與鍛件尺寸相比，鍛造力較小情況下也可實(shí)現(xiàn)形成。包括自由鍛在內(nèi)的這種鍛造方式，加工時(shí)材料從模具面附近向自由表面擴(kuò)展，因此，很難保證精度，所以，將鍛模的運(yùn)動(dòng)方向和旋鍛工序用計(jì)算機(jī)控制，就可用較低的鍛造力獲得形狀復(fù)雜、精度高的產(chǎn)品。

　　當(dāng)溫度超過300-400℃(鋼的藍(lán)脆區(qū))，達(dá)到700-800℃時(shí)，變形阻力將急劇減小，變形能也得到很大改善。根據(jù)在不同的溫度區(qū)域進(jìn)行的鍛造，針對(duì)鍛件質(zhì)量和鍛造工藝要求的不同，可分為冷鍛、溫鍛、熱鍛三個(gè)成型溫度區(qū)域。原本這種溫度區(qū)域的劃分并無嚴(yán)格的界限，一般地講，在有再結(jié)晶的溫度區(qū)域的鍛造叫熱鍛，不加熱在室溫下的鍛造叫冷鍛。

　　在低溫鍛造時(shí)，鍛件的尺寸變化很小。在700℃以下鍛造，氧化皮形成少，而且表面無脫碳現(xiàn)象。因此，只要變形能在成形能范圍內(nèi)，冷鍛容易得到很好的尺寸精度和表面光潔度。只要控制好溫度和潤滑冷卻，700℃以下的溫鍛也可以獲得很好的精度。熱鍛時(shí)，由于變形能和變形阻力都很小，可以鍛造形狀復(fù)雜的大鍛件。要得到高尺寸精度的鍛件，可在900-1000℃溫度域內(nèi)用熱鍛加工。另外，要注意改善熱鍛的工作環(huán)境。鍛模壽命(熱鍛2-5千個(gè)，溫鍛1-2萬個(gè)，冷鍛2-5萬個(gè))與其它溫度域的鍛造相比是較短的，但它的自由度大，成本低。

　　坯料在冷鍛時(shí)要產(chǎn)生變形和加工硬化，使鍛模承受高的荷載，因此，需要使用高強(qiáng)度的鍛模和采用防止磨損和粘結(jié)的硬質(zhì)潤滑膜處理方法。另外，為防止坯料裂紋，需要時(shí)進(jìn)行中間退火以保證需要的變形能力。為保持良好的潤滑狀態(tài)，可對(duì)坯料進(jìn)行磷化處理。在用棒料和盤條進(jìn)行連續(xù)加工時(shí)，目前對(duì)斷面還不能作潤滑處理，正在研究使用磷化潤滑方法的可能。
