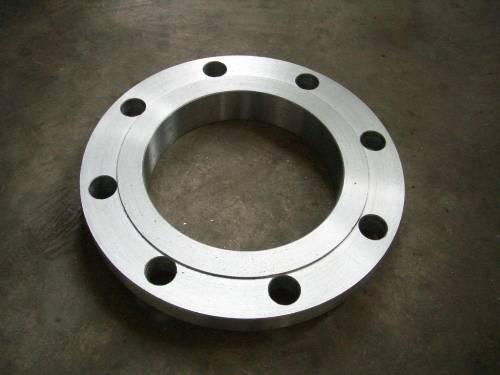

奧氏體是無磁或弱磁性，而馬氏體或鐵素體是帶磁性的，由于冶煉時成分偏析或熱處理不當，會造成奧氏體304不銹鋼法蘭中少量馬氏體或鐵素體組織。這樣，304不銹鋼法蘭中就會帶有微弱的磁性。

　　另外，304不銹鋼法蘭經(jīng)過冷加工，組織結構也會向馬氏體轉化，冷加工變形度越大，馬氏體轉化越多，鋼的磁性也越大。如同一批號的鋼帶，生產(chǎn)Φ76管，無明顯磁感，生產(chǎn)Φ9.5管。因泠彎變形較大磁感就明顯一些，生產(chǎn)方矩形管因變形量比圓管大，特別是折角部分，變形更激烈磁性更明顯。

　　要想完全消除上述原因造成的304鋼的磁性，可通過高溫固溶處理開恢復穩(wěn)定奧氏體組織，從而消去磁性。

　　特別要提出的是，因上面原因造成的304不銹鋼法蘭的磁性，與其他材質的不銹鋼，如430、碳鋼的磁性完全不是同一級別的，也就是說304鋼的磁性始終顯示的是弱磁性。

　　這就告訴我們，如果不銹鋼法蘭帶弱磁性或完全不帶磁性，應判別為304或316材質;如果與碳鋼的磁性一樣，顯示出強磁性，因判別為不是304材質。
